智能停车场系统技术方案

第一章 项目概述

一 背景

随着国民经济的不断提升，汽车越来越多的进入了寻常百姓人家。加上我国近年来大力发张汽车产业，频繁出台各种鼓励家庭拥有汽车的消费政策，使得汽车保有量逐年提高。根据中国汽车工业协会数据统计，2014年中国汽车产销量达2400万辆，有望连续第六年稳居世界头号汽车产销大国的地位。

伴随着汽车保有量的迅速增加，停车场规模的不断扩大，城市汽车和停车场之间的矛盾也日益突出。停车场停车难，找车难，车场管理难等问题频频浮现。

二 项目概况

停车场智能化管理的需求，以实现停车场智能化管理为目标，以购买月卡的固定停车用户为服务主要服务对象，兼顾外来临时车辆停车的服务，以达到停车用户进出方便、快捷、安全，管理处管理科学、高效、服务优质文明的目的。对提高管理处的管理层次和综合服务水平方面将起重要的作用。我公司经反复调研，并针对未来发展需求，精心设计出全新智能停车场管理系统方案，包括基于非接触式IC卡实现出入口管理的方案和基于车牌识别实现出入口管理的方案。

在基于非接触式IC卡的停车场管理系统中，持有月租卡和贵宾卡的车主在出入停车场时，经车辆检测器检测到车辆后，将IC卡在出入口控制机的读卡区掠过，读卡器读卡并判断卡的有效性。对于有效的IC卡，自动道闸的闸杆升起放行并将相应的数据存入数据库中。若为无效的IC卡或进出场的车辆，则不给予放行。对临时停车的车主，在车辆检测器检测到车辆后，按入口控制机上的按键取出一张IC卡，并完成读卡放行。在出场时，车主将临时卡交给保安读卡并交纳停车费用，无异常情况时道闸升起放行。

在基于车牌识别的停车场管理系统中，针对内部车辆开放的场所，则固定用户或贵宾用户的车辆在出入停车场时，出入口摄像机自动抓拍车辆的车牌。对于有效车牌的车辆，自动道闸的闸杆升起放行并将相应的数据存入数据库中。若为无效车牌的车辆，则不给予放行。针对所有车辆开放的场所，则车辆在入停车场时，入口摄像机自动抓拍车辆的车牌，保存车辆图片后，自动开闸放行；出停车场时，出口摄像机自动抓拍车辆的车牌，保存车辆图片后，与进入时的抓拍图片进行比对，比对通过后缴费，道闸自动开闸放行。

同时，针对大型地下停车场内，车主停车难，返回时又容易在停车场内迷失方向，寻找不到自己的车辆。大华智能停车诱导方案，通过全视频引导方式，结合场内诱导屏、反向寻车机，帮助车主尽快找到停车位，及找到自己车辆停放的位置。极大降低管理人员成本，消除寻找车位的烦恼，提高顾客对停车场乃至其所属物业公司的满意度；加快停车场的车辆周转，提高停车场的使用率和经济效益；提升停车场管理水平，提高停车场所属物业公司的对外形象。

第二章 解决方案

一 解决方案分析

1 解决问题及收益

• 解决了传统车场不能显示车位剩余情况，车主在入口无法选择入场方式的问题。解决方案中车位余位显示屏能实时显示车场各楼层剩余车位情况，打消客户担心入场后没有剩余车位的忧虑，能够根据剩余车位数选择停靠楼层问题。

• 解决了传统停车场在出入停车场效率低情况，车主在进入停车场时需要停车取卡进入，在出停车场时需要停车刷卡出去的问题。解决方案中进、出口摄像机能够自动识别进、出车辆车牌信息，记录进出车辆车牌、时间、是否是内部用户或授权月卡用户等，能够实现免停车取卡出入停车场，提高客户进、出停车场的效率问题。

• 解决了传统停车场车主入场后无法及时找到空余车位的问题，解决方案中车位引导显示屏安装在每一个关键岔路口，实时更新各个方向的车位剩余情况，避免车主无序寻找车位的问题，让客户享受到快速进场、快速停车的方便、快捷，提升停车场的服务形象。

• 解决了传统停车场安全事故、偷盗事故、汽车刮擦事故等频发的问题，解决方案中在停车场区域通道安装区域监控摄像机，平均每2-3个车位安装视频车位检测器，实时监控停车场区域通道的情况，车位汽车的情况，有效避免出现安全事故、偷盗事故、汽车刮擦事故等事件的纠纷问题。

• 解决了传统停车场车主出场时找车难的问题，解决方案中车位视频检测器采用视频车位检测，并在停车场安装反向寻车机，大大缩短客户离开停车场时找车的时间。

• 解决了传统停车场人工投入成本高，服务质量难以把控的问题。解决方案中整套车位引导系统采用智能化管理，减少人工成本，提高服务质量。

2 大华智能停车场优势

• 出入口车牌抓拍摄像机采用130万一体化抓拍摄像机，支持线圈、视频检测自动切换或同时检测抓拍，内置LED频闪灯、变焦镜头，能够自动识别车牌信息、统计车辆进出数量、进出时间等信息，无需借助后台图像处理设备。

• 车位检测采用高清视频车位检测器，300万像素的视频车位检测器可检测3个车位，内置七彩指示灯，形态美观，车位视频清晰。

• 基于电子地图的车位引导系统，平台电子地图实时关联出入口实时视频、录像，车位实时视频、录像、车位车辆信息等，反向寻车机电子地图实时关联汽车车位信息查询、车位路径引导。

• 出入口车牌识别率高，线圈与视频两种视频检测方式，配合摄像机高精度的识别算法，使出入口收费自动识别准确率达99%，双摄像机的车牌识别抓拍方案，更能使车牌自动识别准确率做到零漏拍。

• 全视频化的场内系统，可有效避免安全事故、偷盗事故、汽车刮擦事故等纠纷事件，保障车辆安全，给予客户贴心的服务，提升客户对车场管理的满意度。

• 车场建设成本低，双网口的视频车位检测器及双摄像头的视频车位检测器，网络串联的施工部署，有效的节省人工成本、线缆成本、桥架成本等。

• 系统的整体方案建设，能够合理管理车位资源，提高停车场使用率。

• 可视化的智能停车场管理，能够大大减少车场管理人员成本，提升停车场管理档次和形象。

二 方案总体设计原则及系统设计依据

1 总体设计原则

• 可行性和实用性

系统要保证技术上的可行性和经济上的可能性，系统建设应始终贯彻“面向应用、注重实效”的方针，坚持实用、经济的原则。

• 先进性和成熟性

系统设计既要采用先进的理念、技术和方法，又要注意结构、设备、工具的相对成熟，不但能反映当今的先进水平，而且具有发展潜力，能保证若干年占主导地位。

• 开放性和标准性

为了满足系统选用的技术和设备的协同运行能力，系统投资的长期效应以及系统功能不断扩展的需求，必须追求开放和标准性。

• 可靠性和稳定性

在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

• 安全性及保密性

在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。

• 可扩展性和易维护性

为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和维护。

• 融合性和主题性

智能化系统目标是营造安全、高效、文明、方便、舒适的社区环境，最终体现现代科技给人类生活带来的现实关爱。在设计中必须处处体现以人为本的设计思想，始终贯穿智能化方案与环境的协调统一

2 系统设计依据

系统的设计标准为中国国内相关的专业设计标准：民用建筑电气设计规范、国际设计标准及业主提供的系统需求和设计图纸及相关技术资料。

（部分省略）

三 方案实现目标

1 停车管理信息化

系统建成后应具备信息化管理功能，信息化主要表现在以下几个方面：

1.  系统应具有丰富的报表统计功能：泊位利用率、当前占用率、泊位周转率等报表统计功能，为停车场泊位设置等决策过程提供科学、量化的参考依据。

2.  精确的计时、计费管理：通过出入口抓拍摄像机自动检测车辆的驶入与离开，实现车辆停泊的精确计时和计费。用智能化手段提高停车收费管理效率与透明度，消除停车收费矛盾，减少市民的质疑和投诉。

3.  信息平台化管理：整个系统完全基于可视化运营平台管理，通过对平台的建设，使系统具有更为强大的整合、处理并发布信息的能力，大大提高了管理效益。

2 车位管理有效化

车位检测采用集检测与显示功能一体的高清摄像机，一个摄像机同时检测两个、三个或六个车位。当车位停满时，指示灯变成红色，只要有一个车位空闲，即显示绿色。摄像机安装在车位正前上方，有效显示停车场车位使用情况，一目了然，使用户可以快速找到空余车位，提高了停车速度，便于管理人员对车位进行管理。

3 系统运行稳定化

系统后端管理平台采用嵌入式Linux一体机，30*24小时稳定运行，增强稳定性，减少维护成本。同时，系统方便与第三方业务系统相互集成；采用了基于J2EE的企业业务中间件技术，方便第三方开发商做增值业务开发。

四 系统方案介绍

1 非接触读卡出入口系统

停车场出入口系统通常设置在大门口、地下车库出入口等处，所有进出口对临时和长期用户开放。长期用户通过刷员工卡或蓝牙远距离读卡进出停车场，临时用户进出时，通过取卡，获得进出场权限。通过不同的权限设置提高入场安全级别，提升管理的有效性。

1.1 系统架构

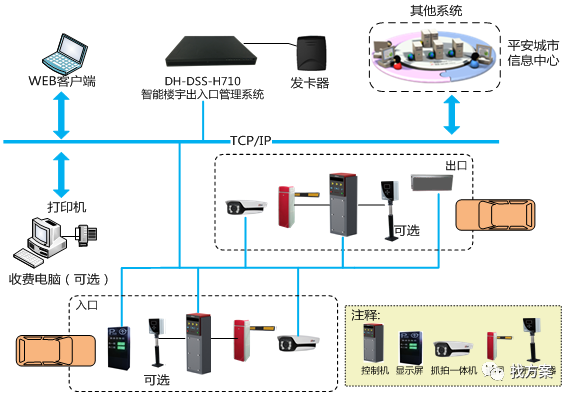

图1 标准出入口系统架构图

大华智能标准停车场系统具备对临时车辆进行权限放行和对长期用户进行认证管理的功能。整套系统包括出入口控制机、自动挡车器、高清出入口摄像机、IC卡发卡器以及管理中心等组件构成。
