梳齿式垂直升降立体车库产品分析

分类:
新闻中心
作者:
赵佳佳
来源:
知乎
发布时间:
2019/05/16 17:09
浏览量

产品概述

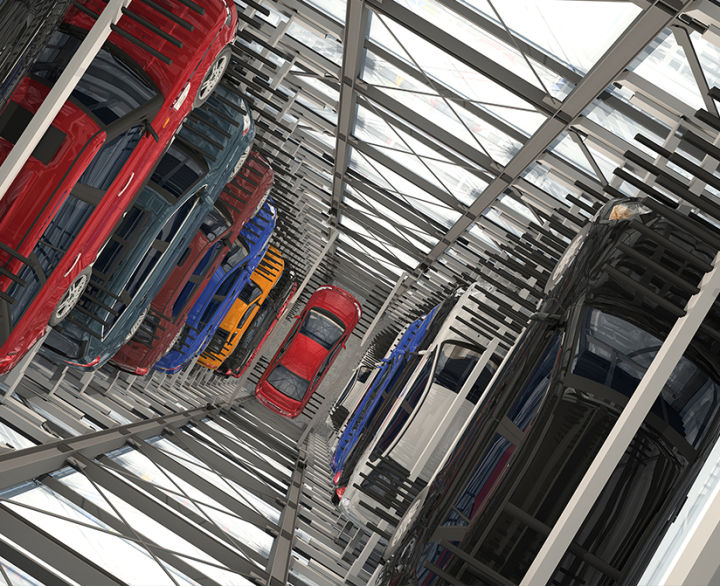

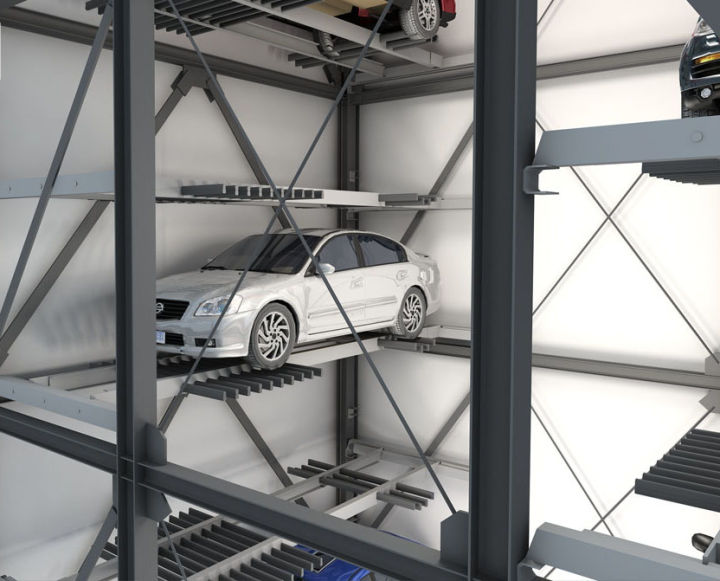

垂直升降立体停车库采用与电梯类似的原理与结构,司机只需将车停到出入口,汽车升降机将自动把车辆提升并搬运到最近的空车位,完成整个停车过程。是一种空间利用率非常高的设备。常规为55平方米左右的土地容纳50个车位,高度为45米,优点是占地面积小,非常适合狭小地区停车使用,其可作为独立建筑,又可嵌入到原有建筑中,与主体建筑融为一体,外形美观,提升建筑品味、价值。随着近十年,房地产业迅猛发展,高层住宅楼不断崛地而起,市场对高层住宅楼内的高层塔库的需求也在加大。该类型车库是市场上较为先进的停车设备--通过中间搬运器的垂直升降和梳齿式载车板的横移来实现车辆存取的一种机械式停车设备。



设备特点:

1. 占地少,车容量大,能够达到平均一辆车仅占一平方米的空间,大大提高土地使用率。

2. 高智能化,可预约存取车辆。

3. 采用梳型交换技术,存取车速度快,存(取)车平均时间约60秒。

4. 管理智能化:存取车均向前开,无需倒车、掉头等动作:车辆在车库出入口处停好以后人员即可离开。

5. 安全:系统可自动识别库内人员,无人时系统方可启动,安全可靠。

6. 绿色环保:可设计钢结构单独建筑,也可与建筑融为一体,既实用又美观提升建筑品位、价值。

7. 不受外界影响,不发生摆动现象,运行平稳。

8. 采用触摸屏组态控制,可全方位监控车库的运行情况。

安全保护装置

1. 紧急停止开关:在停车时进入部设有4处,在操作盘上设有1处。通过按压紧急停止开关,就可以停止所有动作。

2. 防止超限运行装置:精确检测搬运器运行位置,防止超限或未到位而进行车位交换。

3. 汽车长、宽、高限制装置:相应高度或车幅限制检测光电管一旦被遮光,车库运行就会被锁定,汽车位置导向灯的【退后】亮灯,通过声音导向播放车型超出的内容。

4. 阻车装置:保证车辆停放位置正确,同时在载车板的前后,分别设有汽车限位装置。

5. 汽车位置检测装置:通过光电管,限制汽车入库时的前后位置。光被遮住时,运行就被锁定。另外,汽车位置导向灯通过亮灯的方式,指引车辆入库停车。

6. 出入口门/围栏锁链保护装置:当人或汽车通过出入口进入停车室,光电检测安全回路立即动作,机械被自动锁定。在此状态下及时按压安全确认按钮,锁定才会被解除,可以继续运行。

7. 自动门防夹装置:入口门关闭过程中,门套处光轴一旦被遮光,正在关闭动作的门就会立刻反转,处于开门状态。

8. 防重叠自动监测装置:设备运行时能够自动对于车位重叠情况做出监测和保护。

9. 冲顶防坠落装置:升降架为四点起吊,前后各两点、后吊点的链条为每点两根16链条,前吊点为每点16A双排链条,查手册可知16A双排和两条16A单排链条的抗拉强度相同,其强度为14倍安全系数,实现了国家停车设备协会标准(12倍)。即使升降架冲顶后,链条拉断失效也不会出现升降架坠落的危险。

10. 停车位抗震功能:停车架为链条驱动,静态时滚道驱动电机为抱闸状态,同时载车架上设置有阻车装置,防止车辆跌落。

11. 缓冲装置:地坑设置有四套缓冲装置。

12. 松断绳(链)检测、联锁保护装置:机械室绳轮处设置有短绳检测光电管,检测到链条松弛、钢丝绳毛刺或断裂及时停机报警。

13. 运转限制及警示:当人或汽车通过出入口进入停车室,光电监测安全回路立即动作,机械被自动锁定。在此状态下即使按压安全确认按钮,锁定也不会被解除。同时有报警系统警示。

14. 汽车位置导向灯:通过光电管的感应,用导向灯表示汽车前后位置。根据【前进】【后退】的亮灯表示,移动汽车。【停车】灯亮时,表示汽车就已处于正规位置,在司机退出后,就可以操作机械运行。

15. 车轮导向及定位凹槽:载车架大梁可以引导车辆驶入车库,前轮设备有定位凹槽,以保证车辆停到位,不致停偏。

16. 入库导向镜:在进入的前方设有大镜子,可将载车板与轮胎的位置告诉给司机,实现汽车的入库导向。

17. 声音导向:汽车入库前,其语音播放空载车板信息,当汽车入库正确停定后,语音亦会播放相应注意事项;如车辆尺寸以及停定位置超出,亦会播放相应警告信息。

18. 车门及后视镜保护装置:设有静态和动态两种超宽检测装置,当设备在运行时车门打开或后视镜未收,超出了设备运行宽度,设备会自动报警。

19. 系统故障自动保护功能:在设备的主要运行部位设置监测开关,当设备故障时通过检测开关反馈信号进行报警,就可以在控制时显示出故障设置,维修人员可以迅速、快捷的排出故障。

20. 防护围栏:设置车库防护栏警戒栏,以免人员进入。
